Dự án hàng rào lắp ghép tại Nghệ An bảo vệ khuôn viên trạm biến áp có chiều dài 700m, chiều cao 3m, ứng dụng giải pháp kết hợp giữa tấm tường bê tông nhẹ ST9 và cột H86 dài 3.5m giúp đẩy nhanh tiến độ và kiểm soát chất lượng đồng đều.

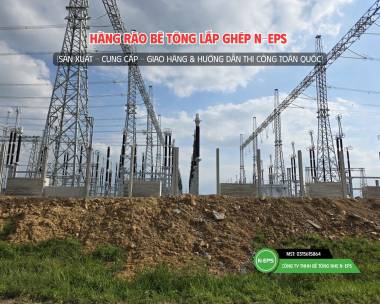

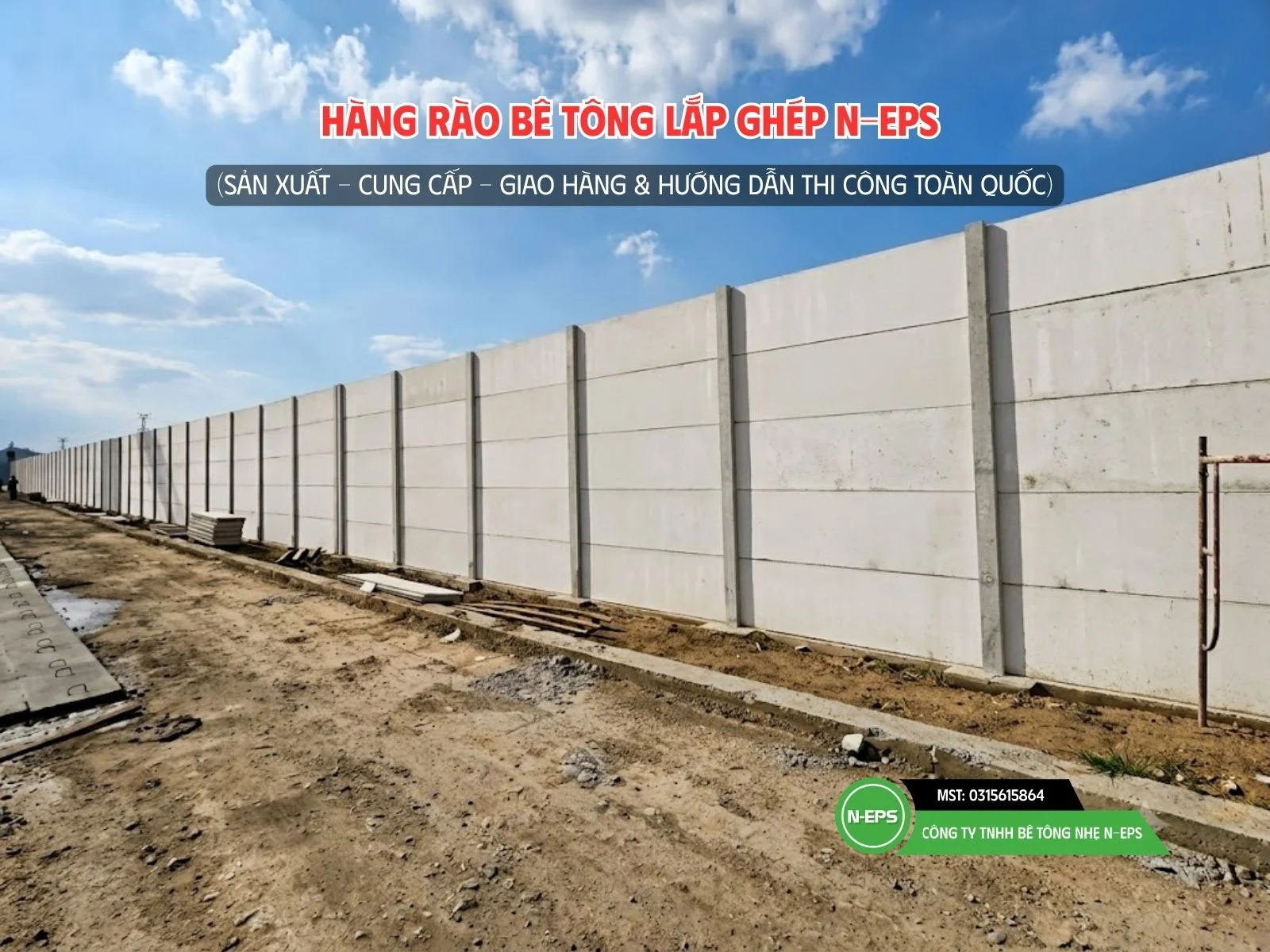

Hình 1. Hình ảnh toàn cảnh hàng rào lắp ghép tại Nghệ An dài 700m bao quanh trạm biến áp.
Thông Số Vật Liệu Sử Dụng Cho Dự Án Hàng Rào Lắp Ghép Tại Nghệ An Cho Trạm Biến Áp Siêu Dài
Hạng mục bao che trạm biến áp đòi hỏi tính an toàn kỹ thuật cao, đáp ứng khả năng cách điện, chống cháy và chịu được gió bão khắc nghiệt miền Trung. Dưới đây là bảng thông số cấu kiện N-EPS cung ứng cho dự án:
| Hạng mục cấu kiện | Quy cách kích thước | Đặc tính kỹ thuật chính | Tiêu chuẩn kỹ thuật |
|---|---|---|---|
| Tấm bê tông nhẹ ST9 | Dài 2.44m × Rộng 0.61m × Dày 9cm | Lõi bê tông EPS, 2 mặt tấm xi măng SCG dày 4.5mm, nặng ~80kg/tấm | TCVN 12302:2018, Chống cháy EI 90 |
| Cột bê tông cốt thép H86 | Tiết diện 150mm × 200mm, dài 3.5m | Bê tông mác 200, 4 cây thép chủ D8 cán nóng, đai D6 @200 | TCVN 6025:1995 |
| Đà kiềng giằng chân | Đúc tại chỗ liên kết xuyên cột | Bê tông cốt thép khóa cứng chân cột và chân tường | Tiêu chuẩn xây dựng hiện hành |

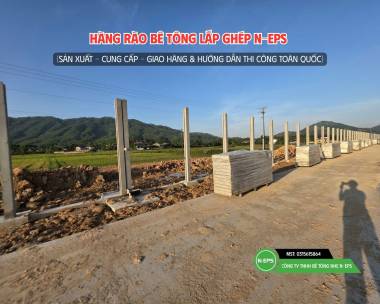

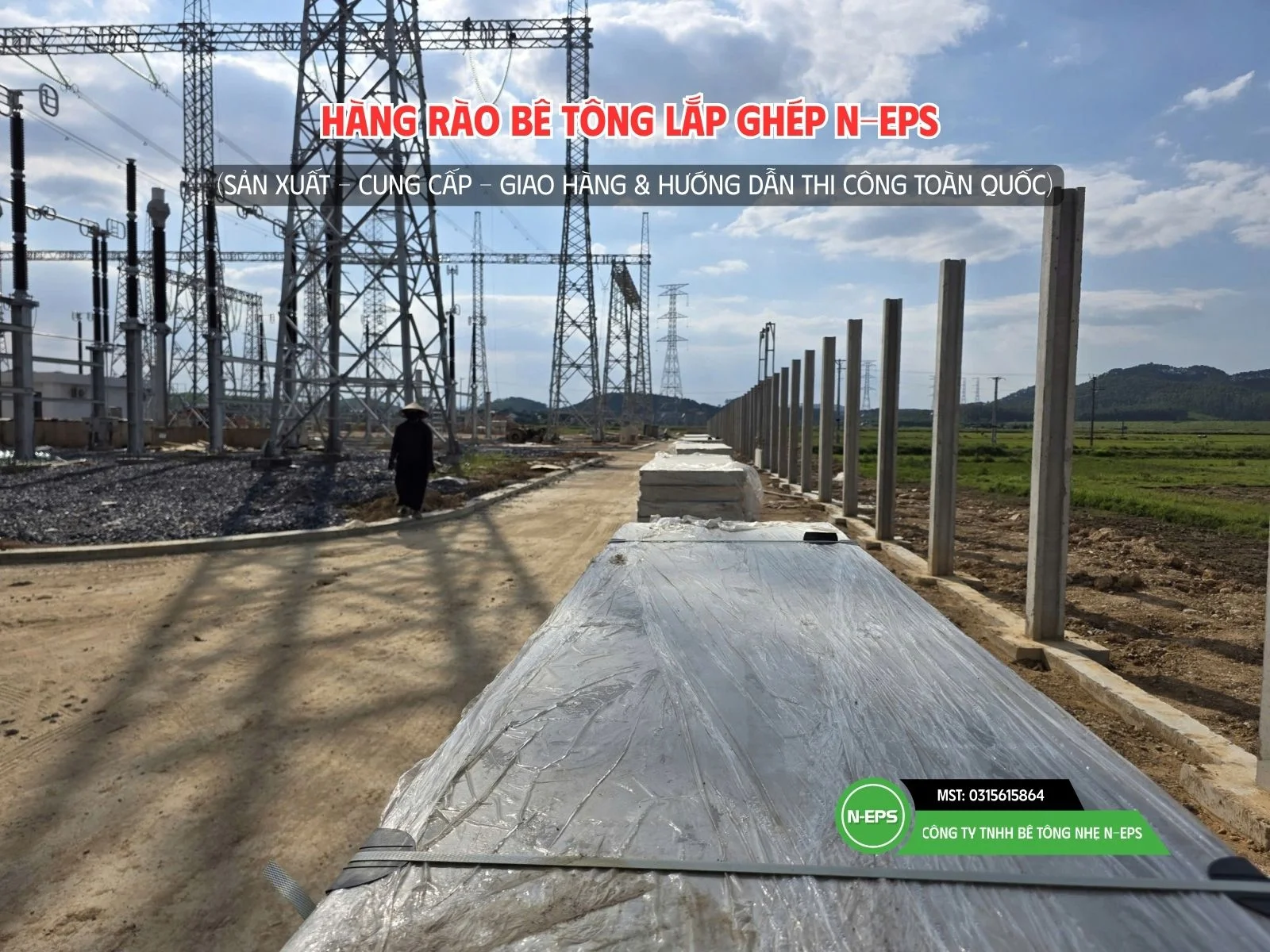

Hình 2. Tấm tường rào bê tông nhẹ ST9 được tập kết theo từng lô để thuận tiện lắp ghép.
Giải Pháp Thi Công Đà Kiềng Đúc Tại Chỗ Cho Hàng Rào 700m
Khuôn viên trạm biến áp cần bảo đảm sự ổn định nền móng lâu dài, do đó đơn vị thi công chọn phương án đúc đà kiềng tại chỗ kết hợp hệ cột bê tông chữ H làm hàng rào lắp ghép. Hố móng được đào sâu 50cm, đổ bê tông lót đáy rồi tiến hành dựng cột H86 định vị tim cọc chính xác 2.51m.
Sau khi dựng cột H86 xong, thợ tiến hành đục ngàm âm trên thân cột để luồn thép chủ dọc theo tuyến rào dài 700m, ghép cốp pha và đổ bê tông đà kiềng. Hệ đà kiềng này khóa chân cột vững chãi, tạo điểm tựa bằng phẳng để các tấm tường không tiếp xúc trực tiếp với bùn đất.

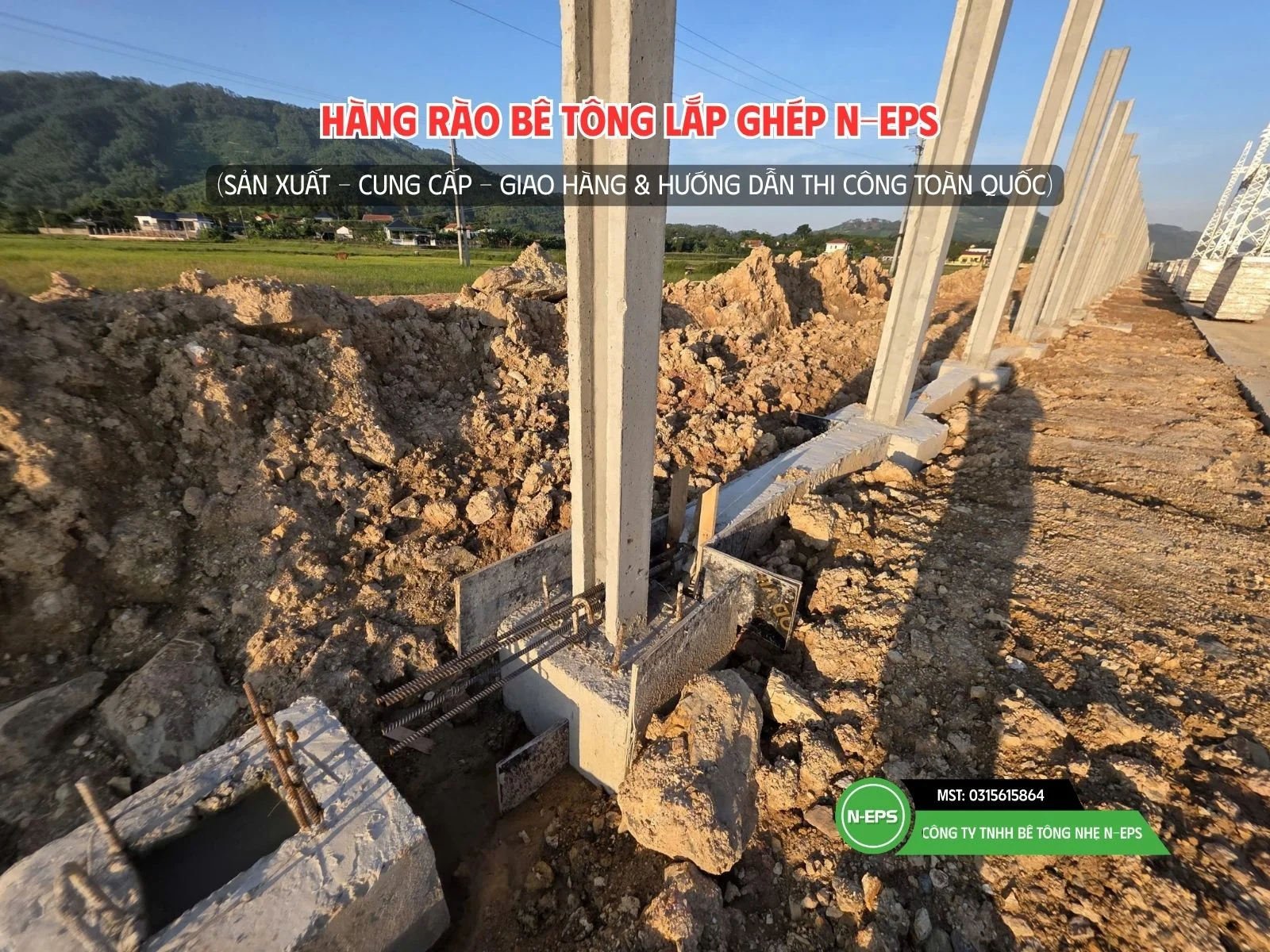

Hình 3. Thi công cốp pha và đổ bê tông đà kiềng đúc tại chỗ liên kết qua ngàm cột H86.
Biện Pháp Lắp Thả Tấm Bằng Tời Điện Chữ A
Với chiều cao hàng rào lên đến 3m (tương ứng xếp chồng 5 hàng tấm ST9), việc cẩu lắp thủ công bằng sức người sẽ tốn nhiều nhân lực. Giải pháp sử dụng tời điện khung chữ A đặt trực tiếp trên đỉnh cột giúp quá trình thả tấm diễn ra nhanh gọn và an toàn.

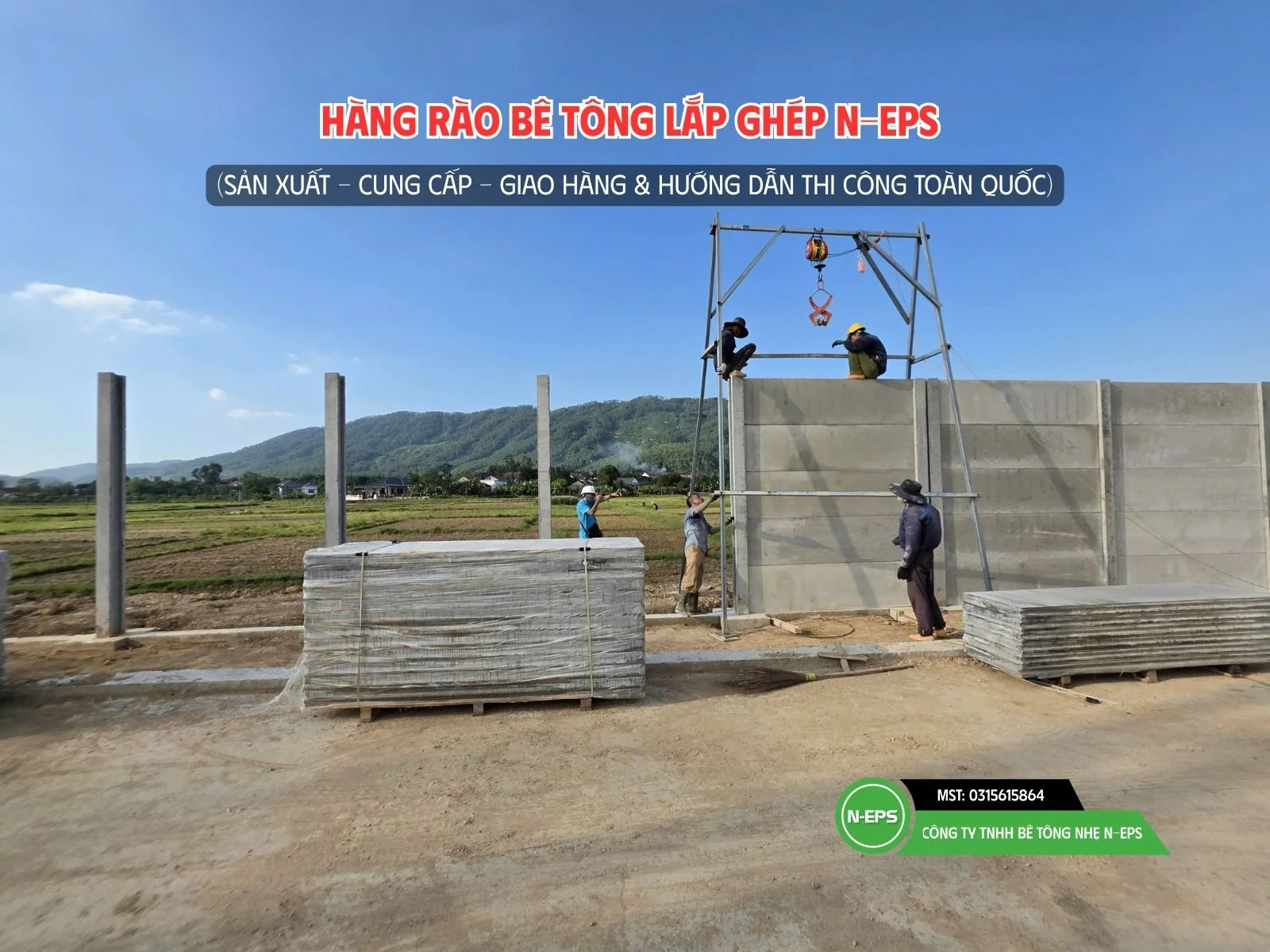

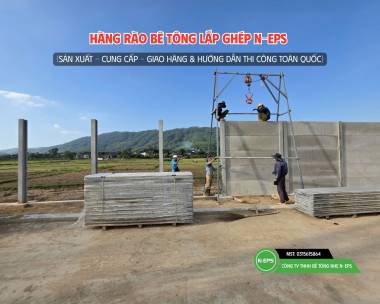

Hình 4. Khung tời điện chữ A đang kéo thả tấm bê tông nhẹ ST9 trượt theo ngàm âm cột H.
Tời điện chữ A nâng từng tấm tường rào bê tông nhẹ ST9 lên độ cao hơn 3m rồi thả nhẹ nhàng lọt vào khe rãnh ngàm sâu 5cm của cột H86. Ngàm âm dương giữa các cạnh tấm tự cài khít vào nhau mà không cần dùng vữa xây trát, tạo điều kiện thuận lợi khi đẩy nhanh tiến độ tuyến rào siêu dài.

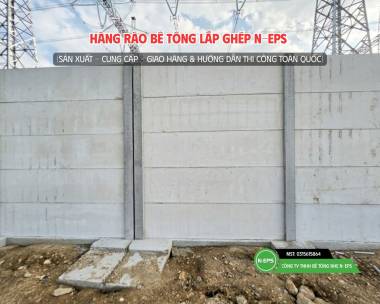

Hình 5. Liên kết ngàm âm dương giữa các tấm ST9 và khe rãnh ngàm sâu 5cm của cột H86.
Hiệu Quả Thực Tế Tại Công Trình Trạm Biến Áp Nghệ An
Nhờ cơ giới hóa bằng tời điện và vật liệu nhẹ, tuyến hàng rào siêu dài 700m đã rút ngắn hơn một nửa thời gian thi công so với phương án xây gạch ống. Bề mặt tấm xi măng phẳng mịn, không cần công đoạn tô trát phức tạp.

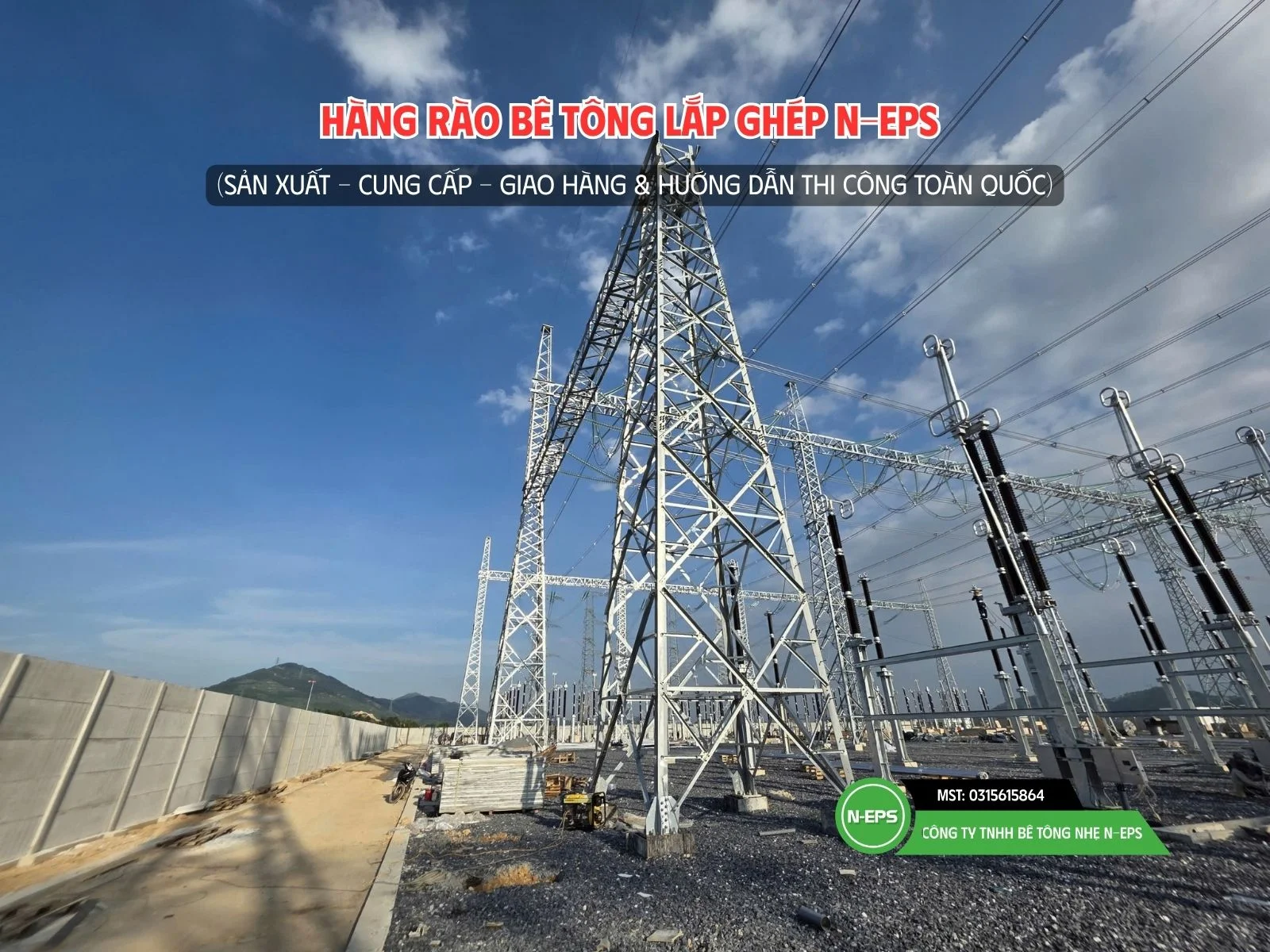

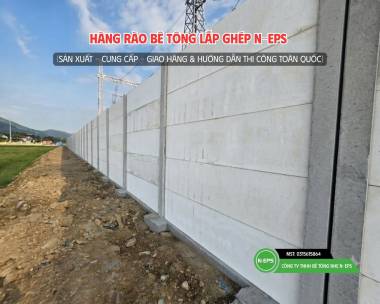

Hình 6. Tuyến hàng rào lắp ghép cao 3m bao quanh khu trạm biến áp thẳng tắp sau khi lắp dựng xong.
Giải pháp hàng rào bê tông lắp ghép N-EPS sở hữu các khe co giãn tự nhiên dọc theo ngàm cột, hỗ trợ vật liệu co ngót tự do dưới điều kiện thời tiết khắc nghiệt mà không lo nứt gãy thân tường.

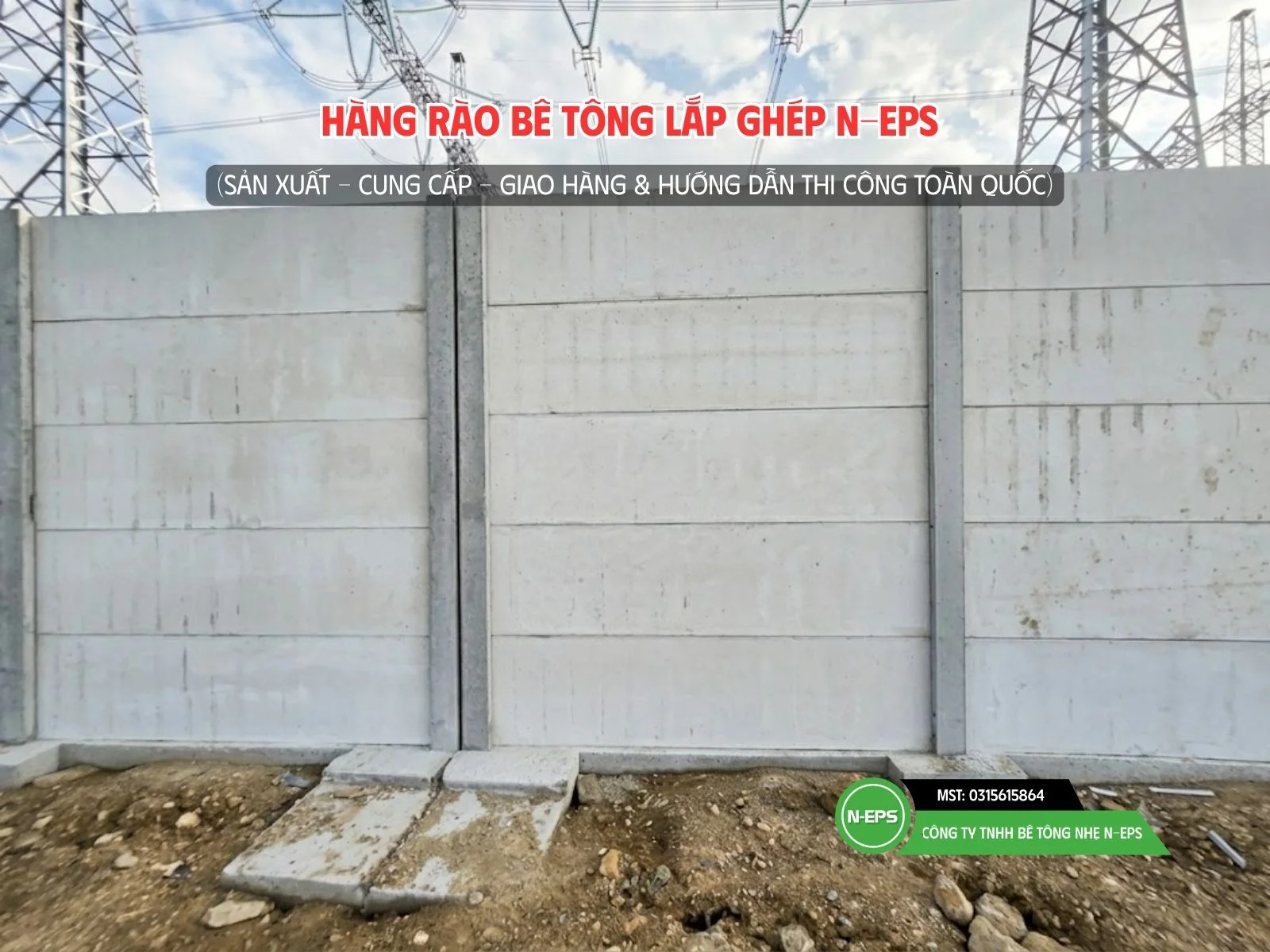

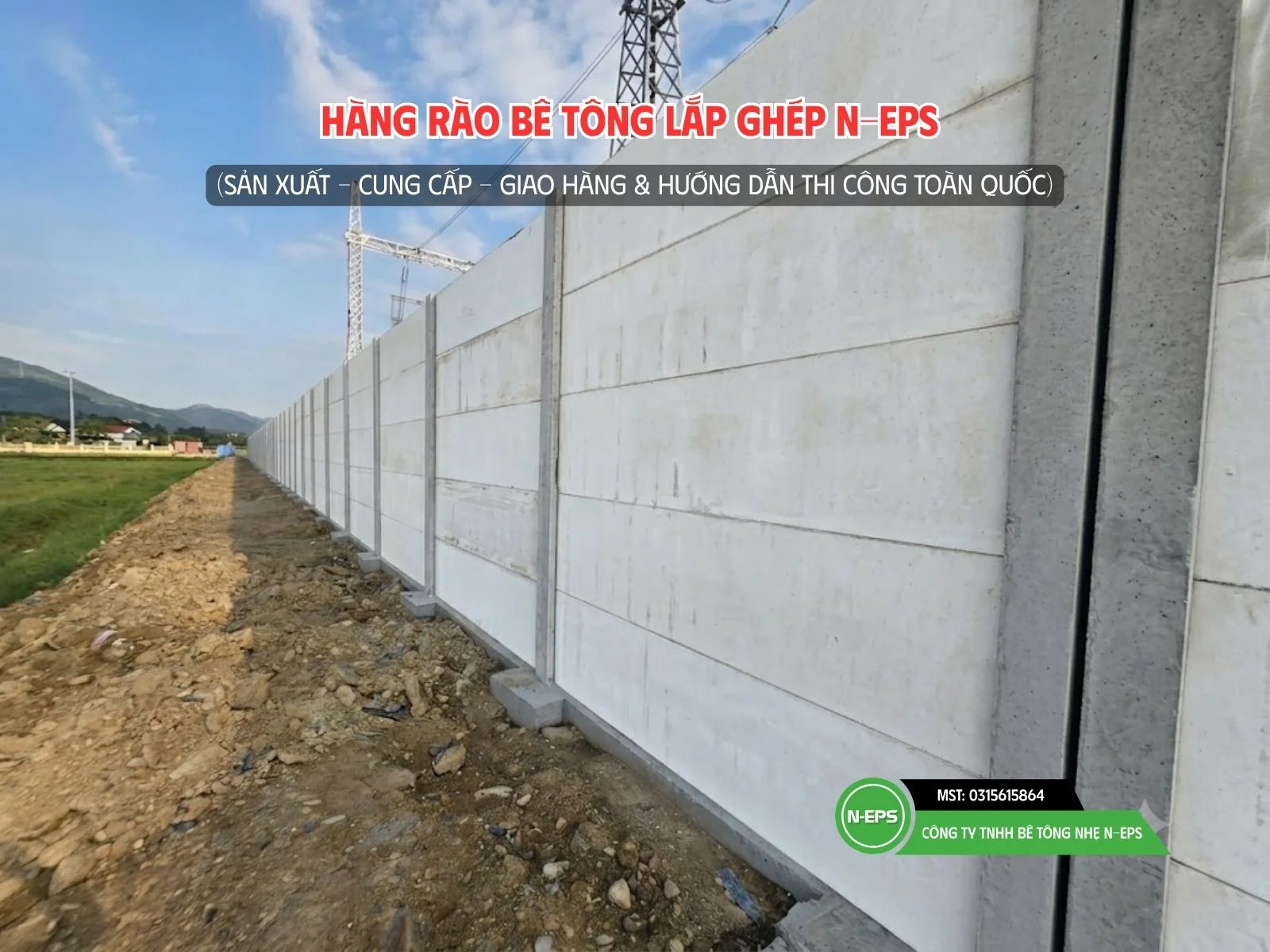

Hình 7. Tuyến hàng rào lắp ghép thẳng tắp cho trạm biến áp tại Nghệ An.
