Công trình hàng rào bê tông lắp ghép tại Đà Lạt có chiều dài 80m, chiều cao thiết kế 2.44m, sử dụng hệ cột bê tông cốt thép chữ H dài 3.5m và 4m kết hợp giằng đà kiềng và tấm bê tông nhẹ để bảo đảm độ ổn định trên nền đất dốc.

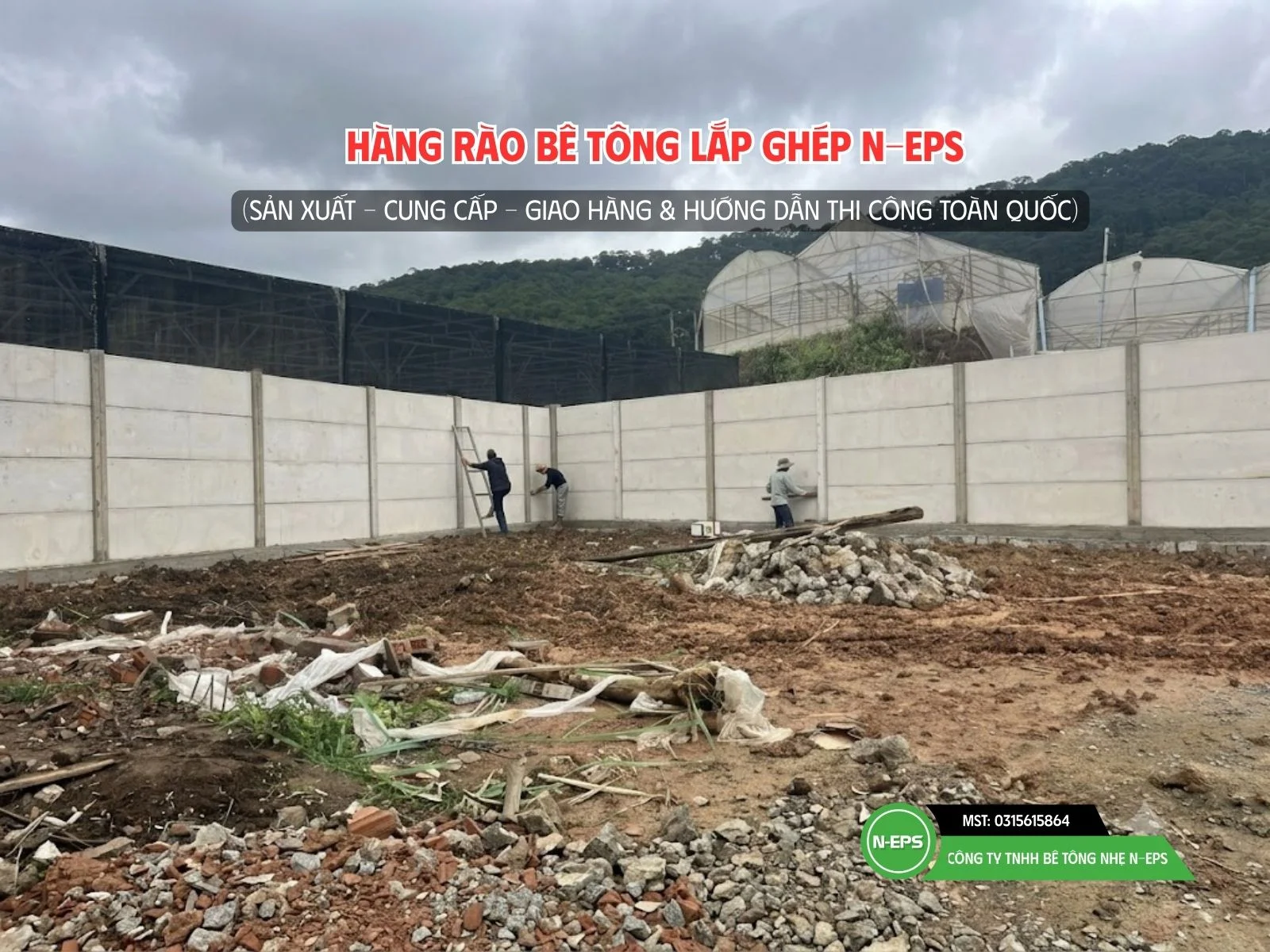

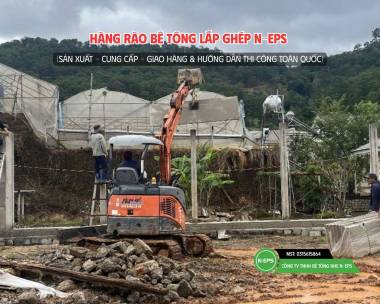

Hình 1. Toàn cảnh công trình hàng rào bê tông lắp ghép tại Đà Lạt dài 80m cao 2.44m.
Thông Số Và Vật Tư Sử Dụng Tại Công Trình Hàng Rào Bê Tông Lắp Ghép Tại Đà Lạt
Dự án triển khai tại khu vực địa hình đồi dốc đặc thù của Đà Lạt, đòi hỏi phương án kết cấu vững chãi và tải trọng nhẹ. Bê tông nhẹ N-EPS cung cấp đồng bộ cấu kiện đúc sẵn kết hợp hướng dẫn thi công trực tiếp tại công trường.
| Hạng mục | Quy cách / Chủng loại | Thông số kỹ thuật | Ghi chú |
|---|---|---|---|
| Chiều dài tuyến rào | 80m | Module bước cột 2.51m | Thi công chia theo từng giật cấp |
| Chiều cao tường rào | 2.44m | Lắp 4 tấm chồng lên nhau | Mỗi tấm cao 61cm |
| Tấm bê tông nhẹ | Mã ST9 | 2.44m × 61cm × 9cm; nặng 80kg/tấm | 2 mặt tấm xi măng SCG 4.5mm |
| Cột bê tông chữ H | Mã H86 | Tiết diện 150×200mm; dài 3.5m và 4m | Thép chủ 4D8 cán nóng, đai D6@200 |
| Đà kiềng giằng móng | Đổ bê tông tại chỗ | Khoan cấy qua thân ngàm cột H | Khóa chân tường chắn sạt trượt |
Bảng: Thông số vật tư hàng rào bê tông lắp ghép tại Đà Lạt.

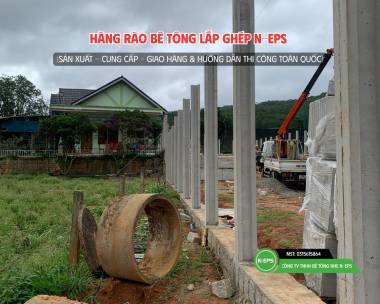

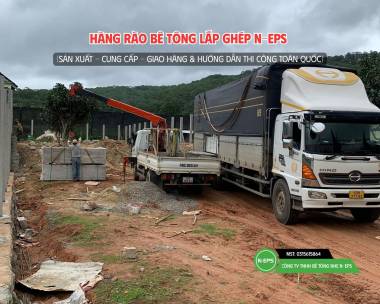

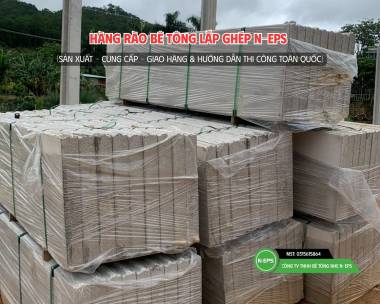

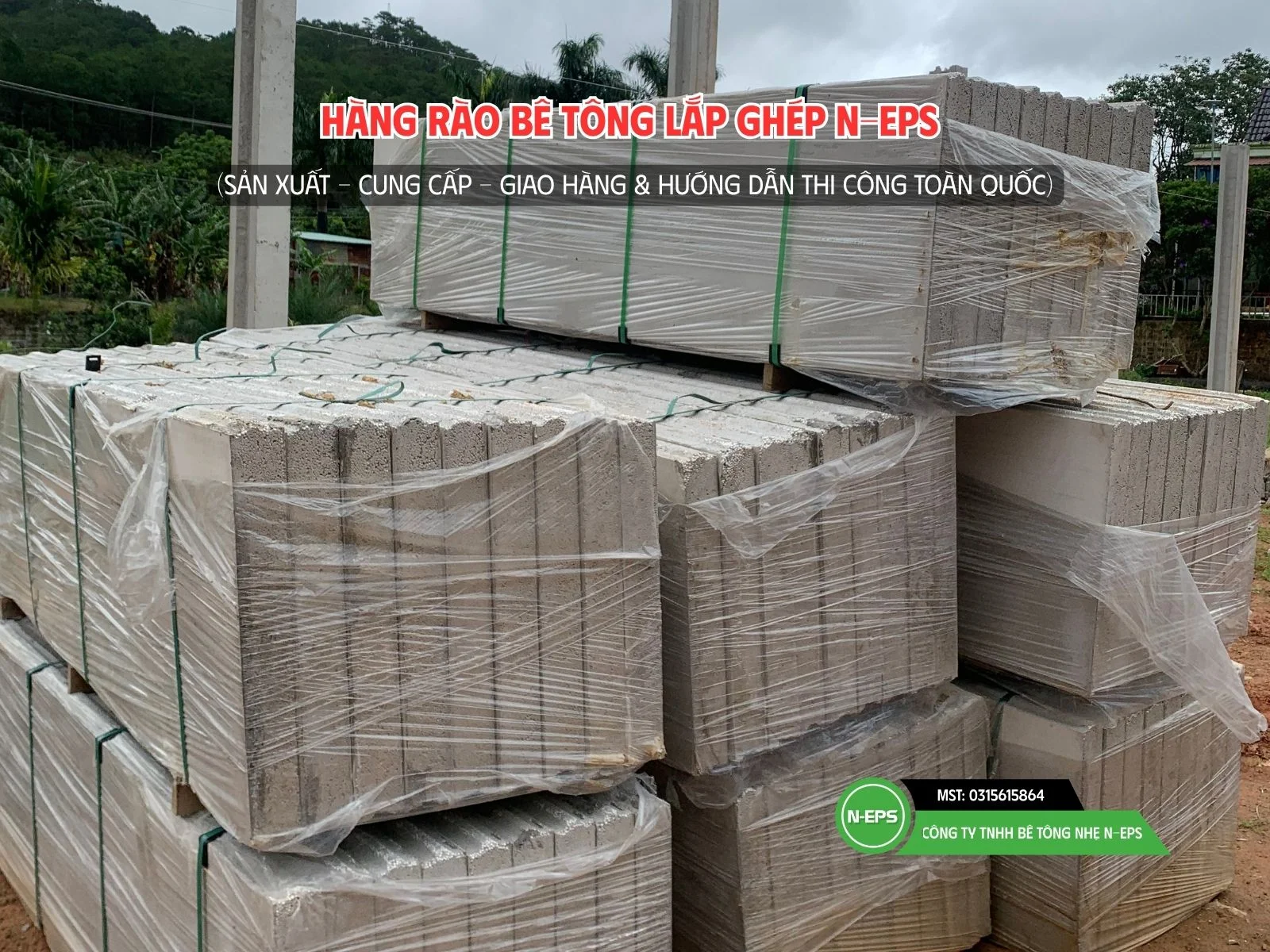

Hình 2. Tập kết vật tư tấm bê tông nhẹ tại công trình Đà Lạt.
Giải Pháp Xử Lý Nền Dốc Bằng Cột 3.5m, 4m Và Đà Kiềng
Địa hình Đà Lạt có độ chênh cao tự nhiên lớn dọc theo tuyến rào 80m. Để giải quyết bài toán địa hình đất cao thấp và giữ đất chân tường, N-EPS chúng tôi bố trí hai chiều dài cột khác nhau gồm cột 3.5m cho các đoạn đất bằng và cột 4m cho các đoạn giật cấp dốc sâu.
Phần chân cột được chôn ngàm sâu dưới hố móng từ 0.8m đến 1.2m kèm bê tông chèn chân. Thợ thi công tiến hành đục mở rộng bụng ngàm trên thân cột bê tông chữ H, xỏ 4 cây thép dọc tuyến rồi đổ bê tông đà kiềng giằng liền khối. Lớp đà kiềng này vừa tạo mặt phẳng chuẩn để đặt tấm, vừa gia tăng khả năng kháng trượt cho công trình.

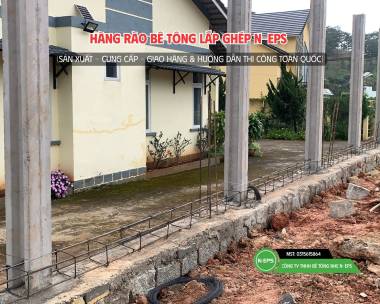

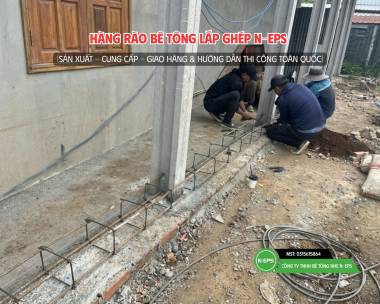

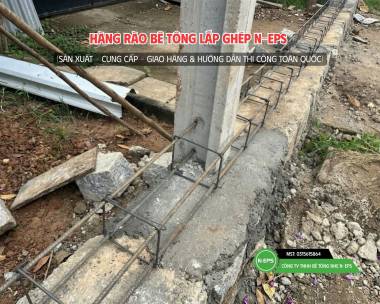

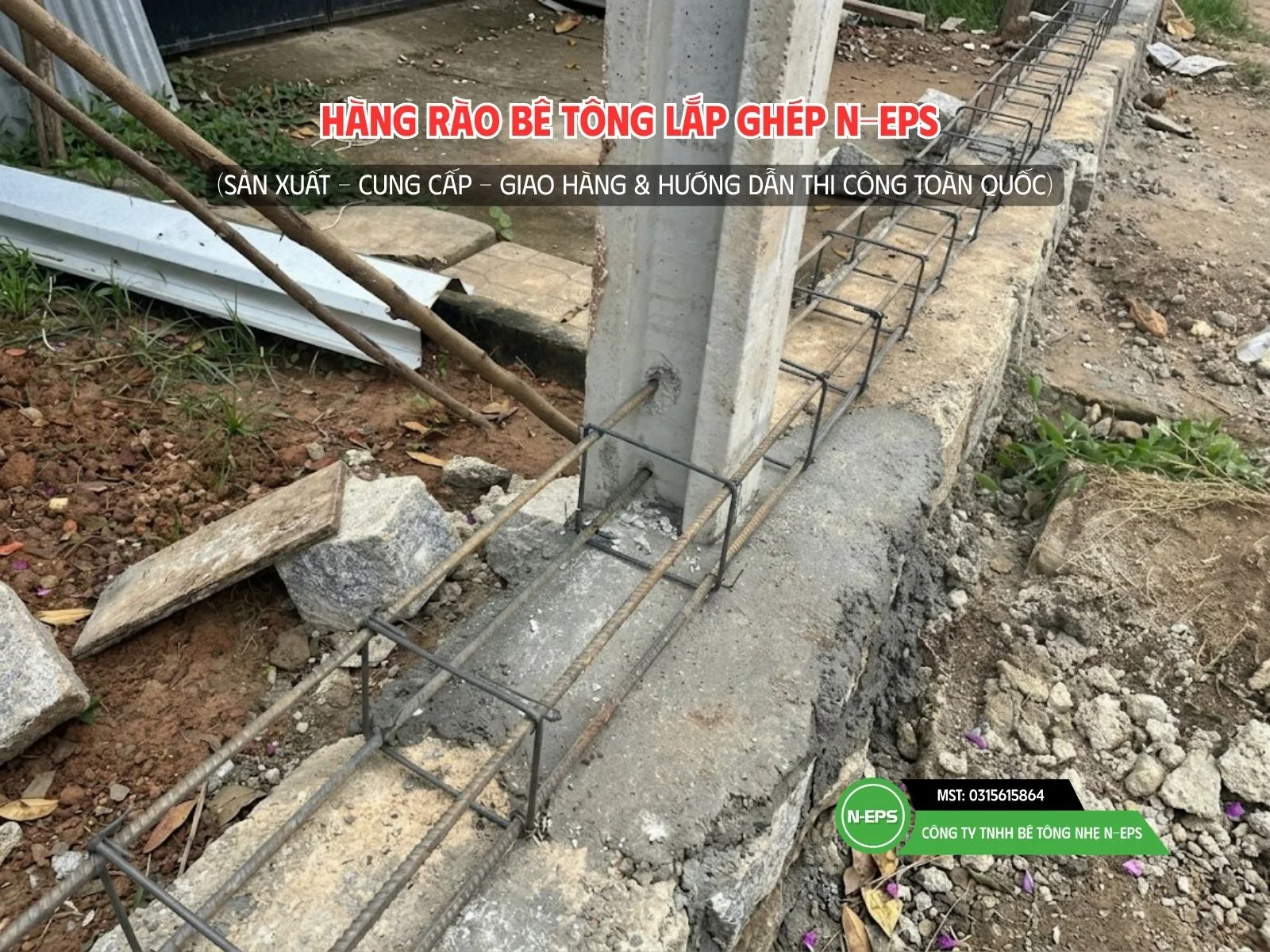

Hình 3. Chi tiết đục ngàm thân cột H xỏ thép đổ đà kiềng giằng móng.
Lắp Ghép Tấm Bê Tông Nhẹ ST9 Cao 2.44m Không Dùng Vữa
Sau khi hệ đà kiềng và chân cột đạt độ cứng, đội ngũ kỹ thuật N-EPS đã có mặt tại công trình để bàn giao dụng cụ kẹp gắp chuyên dụng và hướng dẫn thợ địa phương vận hành cẩu lắp tấm. Việc nắm đúng hướng dẫn chi tiết quy trình thi công hàng rào bê tông lắp ghép giúp tiến độ đạt khoảng 25-30 khoang mỗi ngày.
Mỗi khoang rào cao 2.44m được tạo thành từ 4 tấm tấm tường rào bê tông nhẹ ST9 thả lọt lòng vào hai khe ngàm âm của cột H. Hai đầu tấm ăn sâu 5cm vào khe cột, các tấm tự khóa mí bằng hệ ngàm âm dương mà không dùng vữa liên kết. Cấu trúc khe hở tự nhiên ở hai đầu ngàm cột giúp giải phóng ứng suất co giãn theo nhiệt độ sương muối lạnh tại địa phương, hạn chế nứt nẻ.

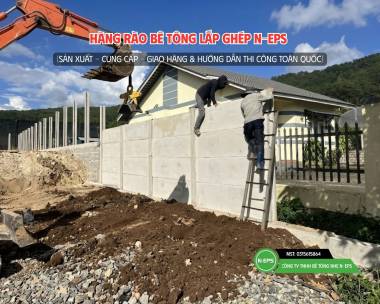

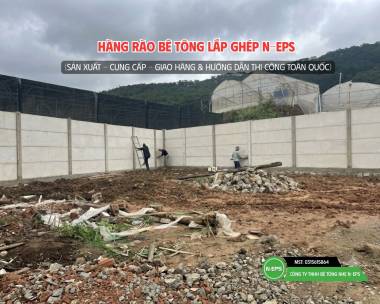

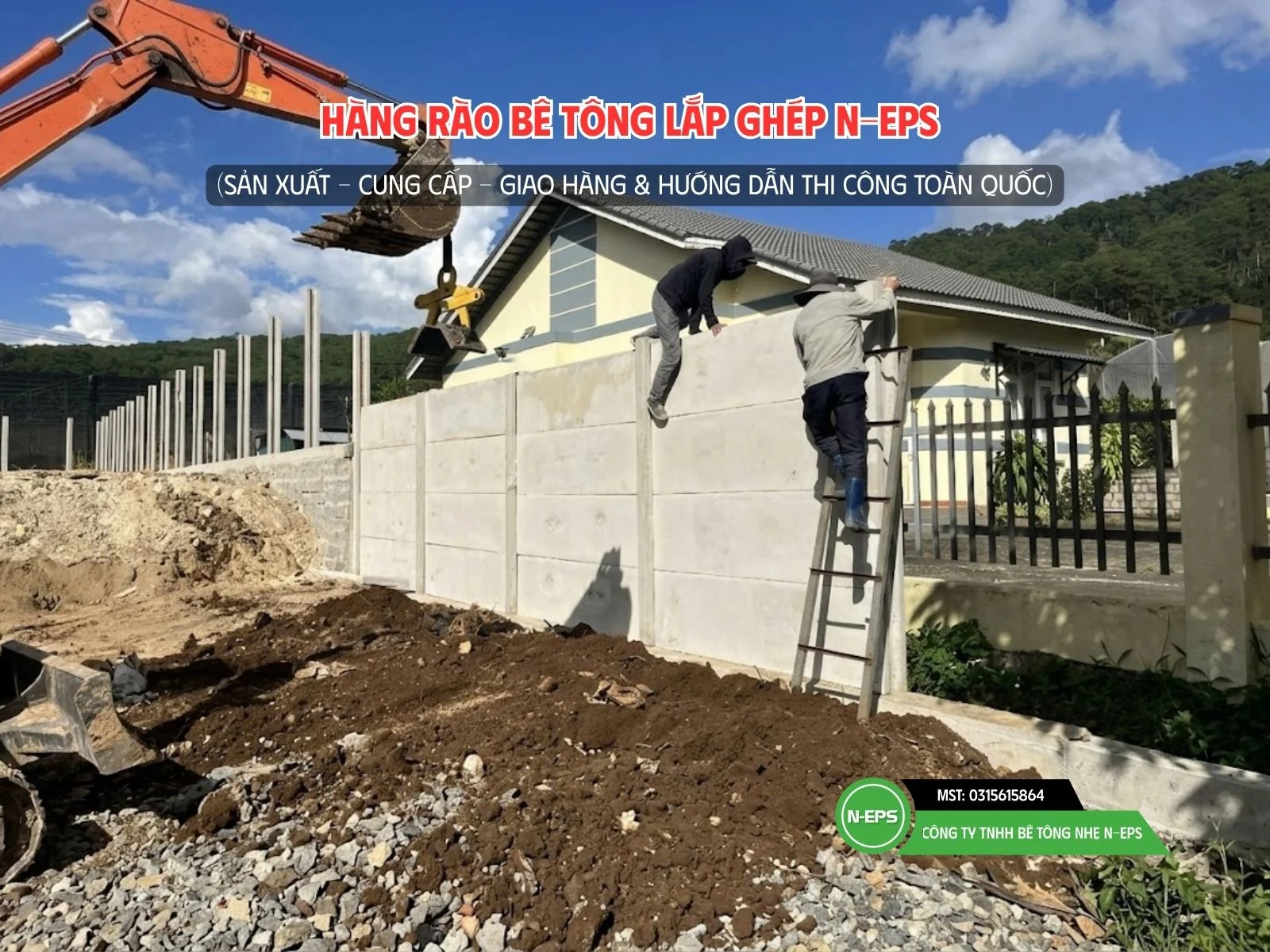

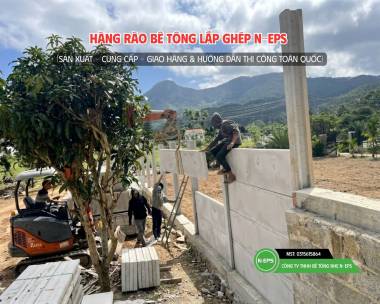

Hình 4. Xe cơ giới dùng kẹp chuyên dụng thả tấm ST9 vào khe ngàm cột H.

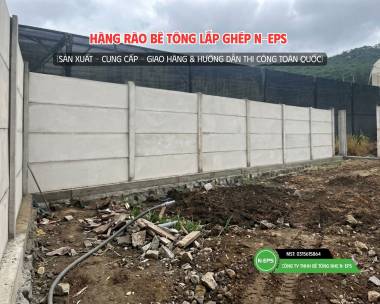

Hình 5. Cận cảnh liên kết ngàm âm dương giữa các tấm bê tông nhẹ đúc sẵn.
Hiệu Quả Thực Tế Sau Khi Nghiệm Thu Hoàn Thiện
Tuyến hàng rào 80m hoàn thành lắp dựng trong 3 ngày làm việc với 3 nhân công và 1 xe máy múc phụ trợ. Tải trọng tường rào sử dụng tấm bê tông nhẹ EPS chỉ khoảng 60kg/m², giảm đáng kể áp lực đè nặng lên nền đất đồi so với xây gạch ống thông thường.
Bề mặt tấm xi măng SCG phẳng mịn giúp chủ đầu tư có thể sơn nước trực tiếp ngoài trời mà không tốn công trát vữa. Công trình vừa giữ được sự thông thoáng, vừa tạo đường bao kiên cố, vuông vức dọc theo ranh đất.

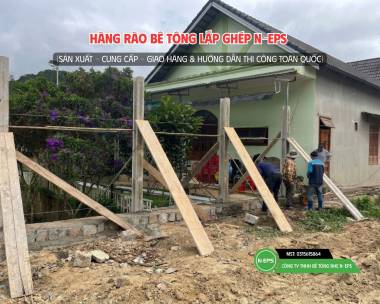

Hình 6. Đội ngũ kỹ thuật N-EPS có mặt tại công trình để hướng dẫn thi công hàng rào.

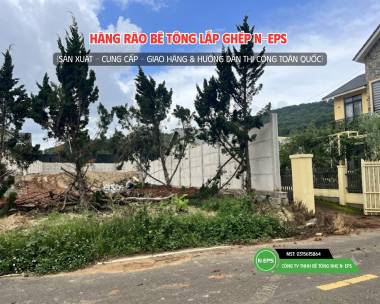

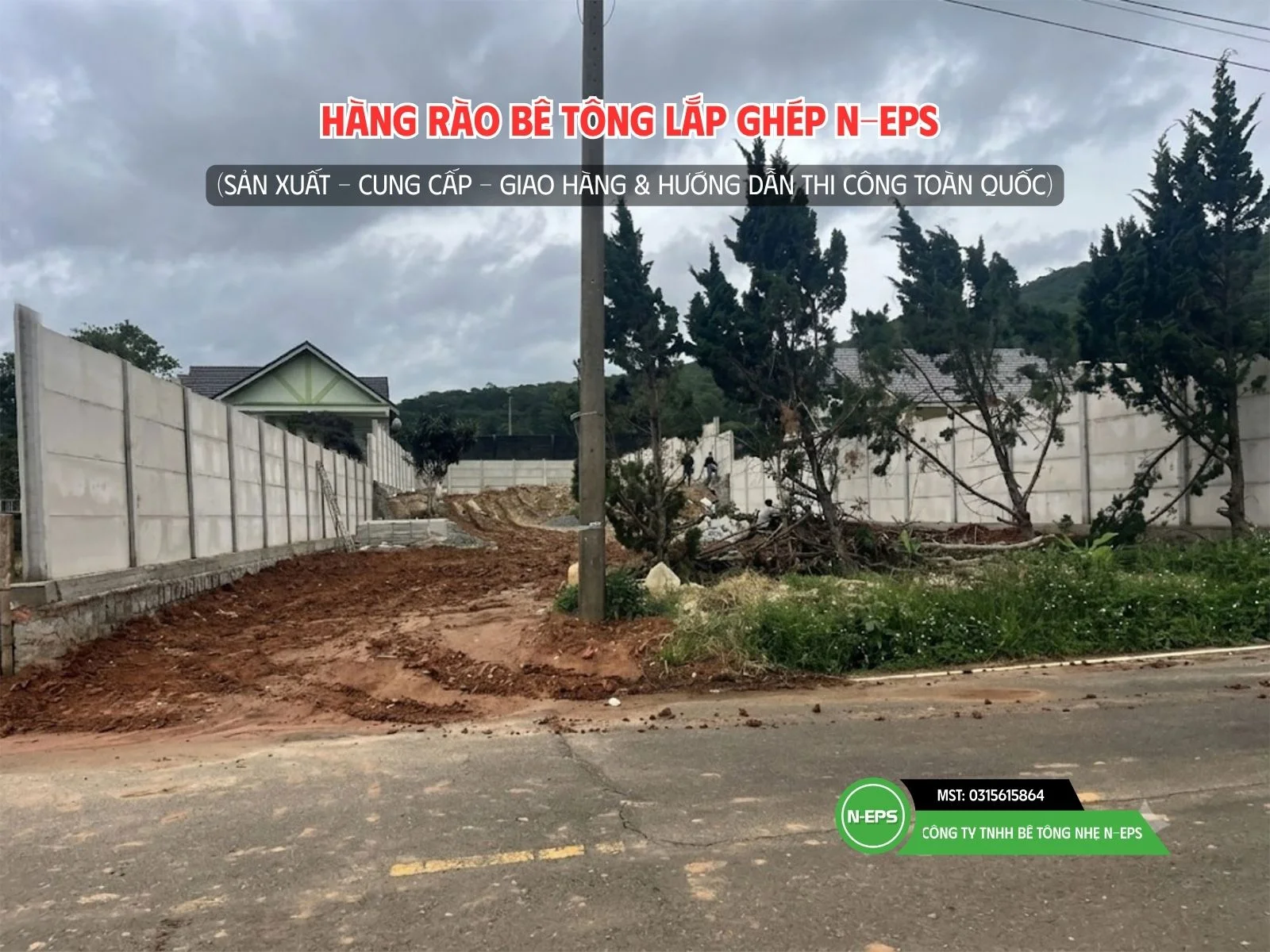

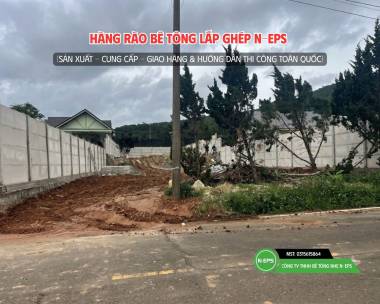

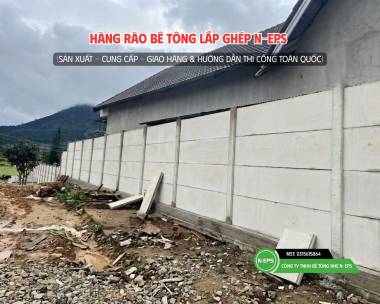

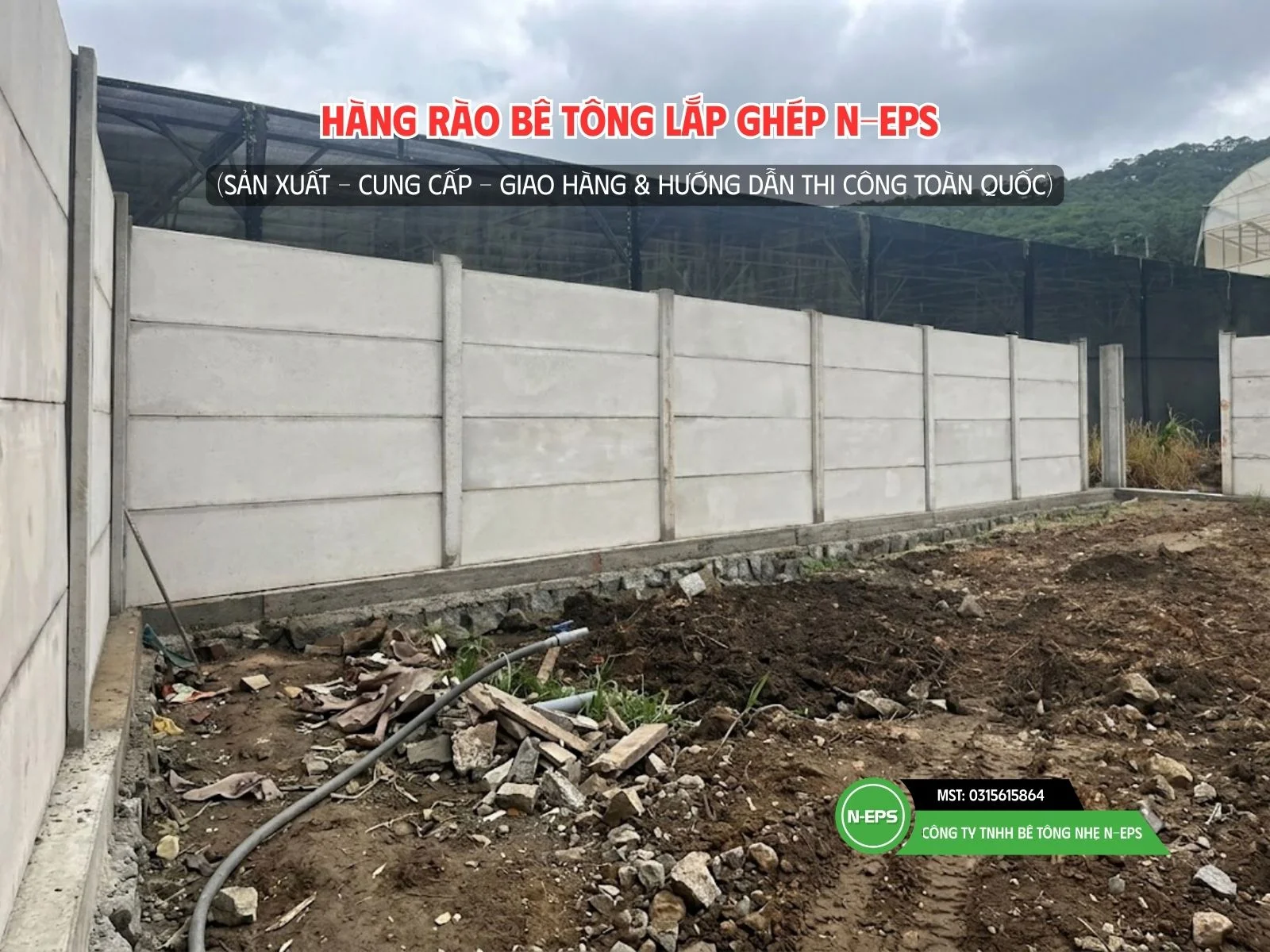

Hình 7. Tuyến hàng rào bê tông lắp ghép 80m hoàn thiện bàn giao tại Đà Lạt.
